台式车床各部分的名称和用途呲铁机械CT3090 普通车床(1) 变速箱 变速箱用来改变主轴的转速。主要由传动轴和变速齿轮组成。通过操纵变速箱和主轴箱外面的变速手柄来改变齿轮的位置,可使主轴获得9种不同的速度。 主轴的正反转是通过手柄的切换来实现的。 (2) 主轴箱 主轴箱用来支承主轴,并使其作各种速度旋转运动;主轴是空心的,便于穿过长的工件;在主轴的前端可以利用锥孔安装顶尖,也可利用主轴前端圆锥面 安装卡盘和拨盘,以便装夹工件。 (3) 挂轮箱 挂轮箱用来搭配不同齿数的齿轮,以获得不同的进给量。主要用于车削不同种类的螺纹。 (4) 进给箱 进给箱用来改变进给量。主轴经挂轮箱传入进给箱的运动,通过移动变速手柄来改变进给箱中滑动齿轮的啮合位置,便可使光杆或丝杆获得不同的转速。 (5) 溜板箱 溜板箱用来使光杠和丝杠的转动改变为刀架的自动进给运动。光杠用于一般的车削,丝杠只用于车螺纹。溜板箱中设有互锁机构,使两者不能同时使用。 (6) 刀架 刀架用来夹持车刀并使其作纵向、横向或斜向进给运动。

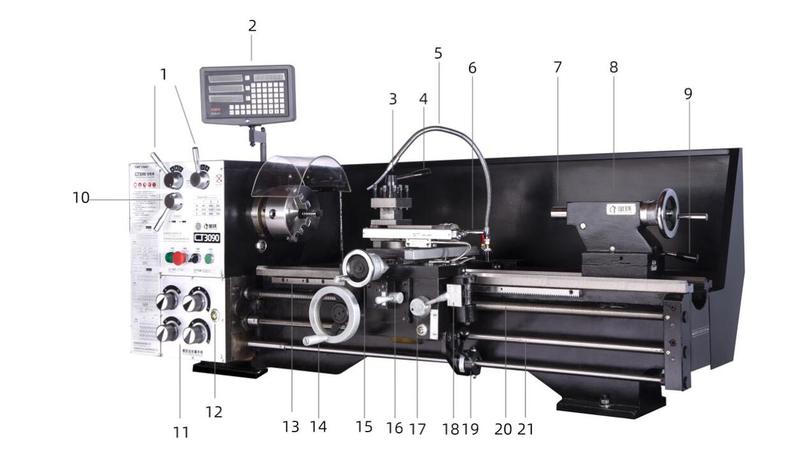

1.变速手柄 2.光栅数显(标配不含,需要购买)3.刀架 4.刀架锁紧手柄5.冷却水管 6.小拖板移动进给手轮 7.尾架套筒 8.尾架 9.尾架锁紧手柄 10.正反车手柄 11.螺距进给量旋钮 12.油窗 13.齿条 14.横向进给手轮 15.纵向进给手轮 16.走刀控制手柄 17.开合螺母手柄 18.牙表 19.启动杆(主轴正反、停止)20.丝杠 21.光杆
呲铁机械CT3090 车床由以下几个部分组成: 01床鞍 它与溜板箱连接,可沿床身导轨作纵向移动,其上面有横向导轨。 02中滑板 可沿床鞍上的导轨作横向移动。 03转盘 它与中滑板用螺钉紧固,松开螺钉便可在水平面内扳转任意角度。 04小滑板 它可沿转盘上面的导轨作短距离移动;当将转盘偏转若干角度后,可使小滑板作斜向进给,以便车锥面。 05方刀架 它固定在小滑板上,可同时装夹四把车刀;松开锁紧手柄,即可转动方刀架,把所需要的车刀更换到工作位置上。 06尾座 尾座用于安装后顶尖以支持工件,或安装钻头、铰刀等刀具进行孔加工。尾座的结构如图所示,它主要由套筒、尾座体、底座等几部分组成。转动手轮, 可调整套筒伸缩一定距离, 并且尾座还可沿床身导轨推移至所需位置,以适应不同工件加工的要求。 07床身 床身固定在床腿上,床身是车床的基本支承件,床身的功用是支承各主要部件并使它们在工作时保持准确的相对位置。 08丝杠 丝杠能带动大拖板作纵向移动,用来车削螺纹。丝杠是车床中主要精密件之一,一般不用丝杠自动进给,以便长期保持丝杠的精度。 09光杠 光杠用于机动进给时传递运动。通过光杠可把进给箱的运动传递给溜板箱,使刀架作纵向或横向进给运动。 10操纵杆 操纵杆是车床的控制机构,在操纵杆左端和拖板箱右侧各装有一个手柄,操作工人可以很方便地操纵手柄以控制车床主轴正转、反转或停车。 上一篇车工安全技术守则
|
