车削

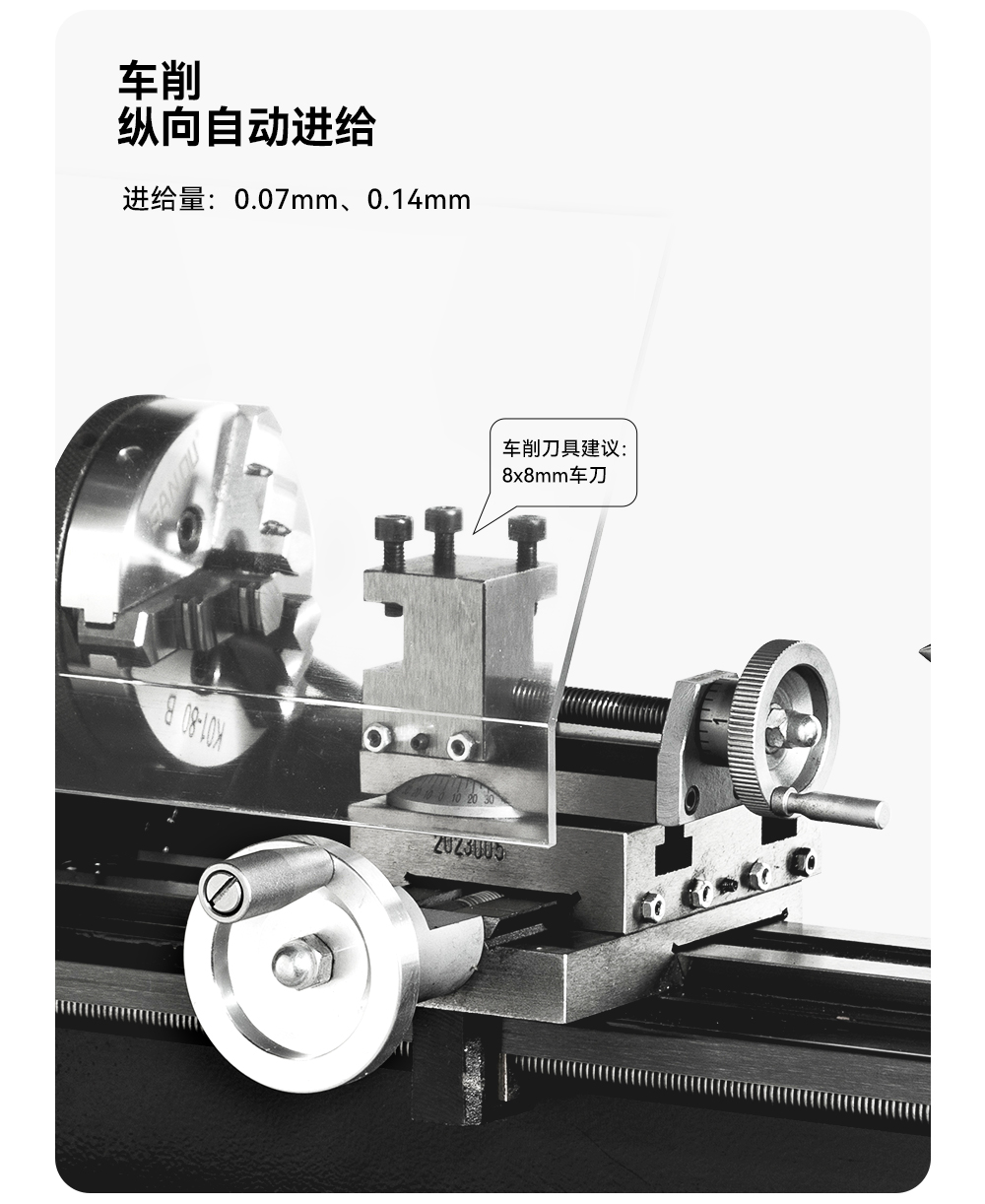

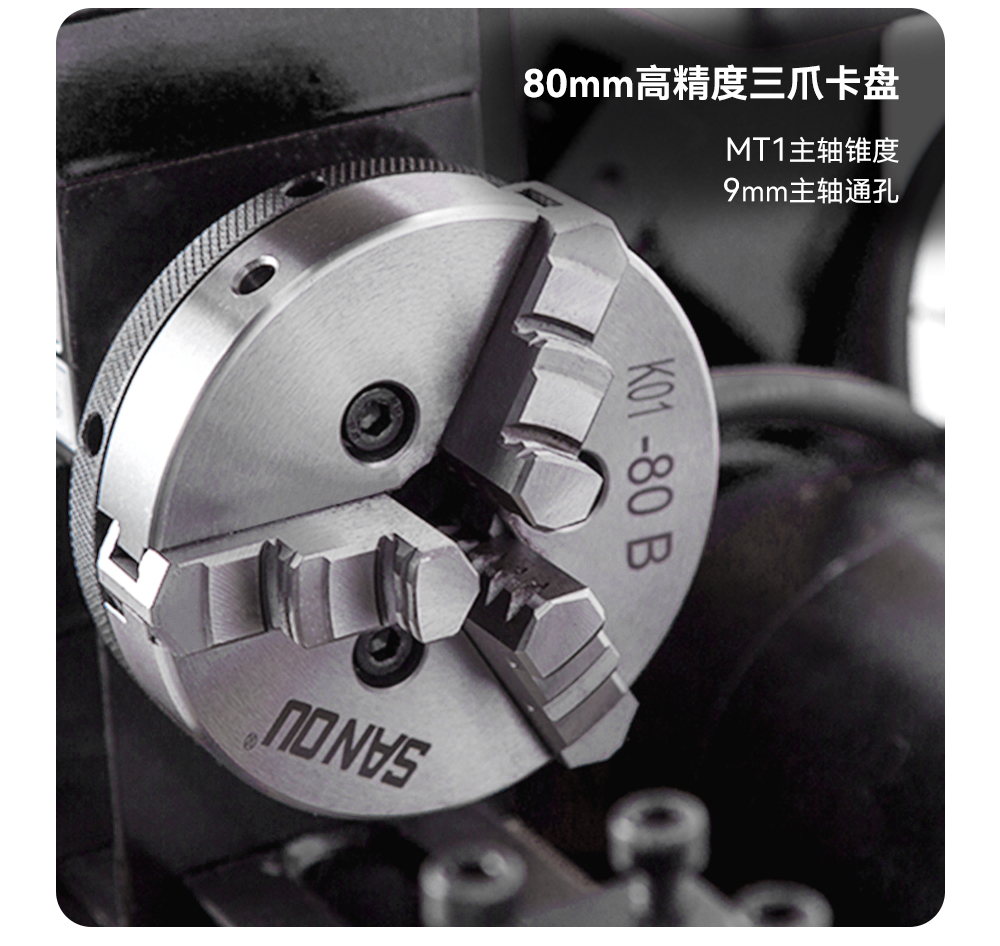

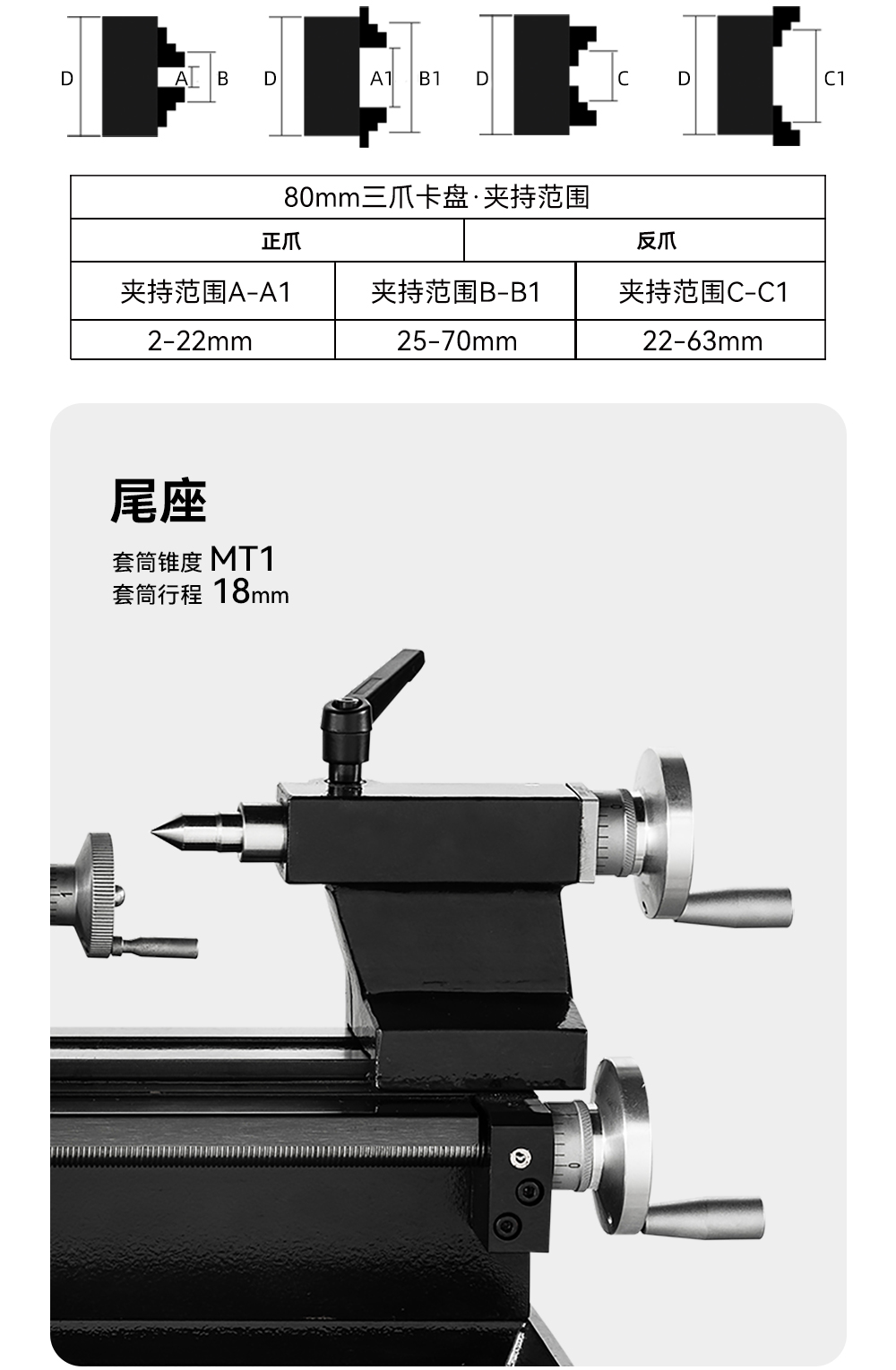

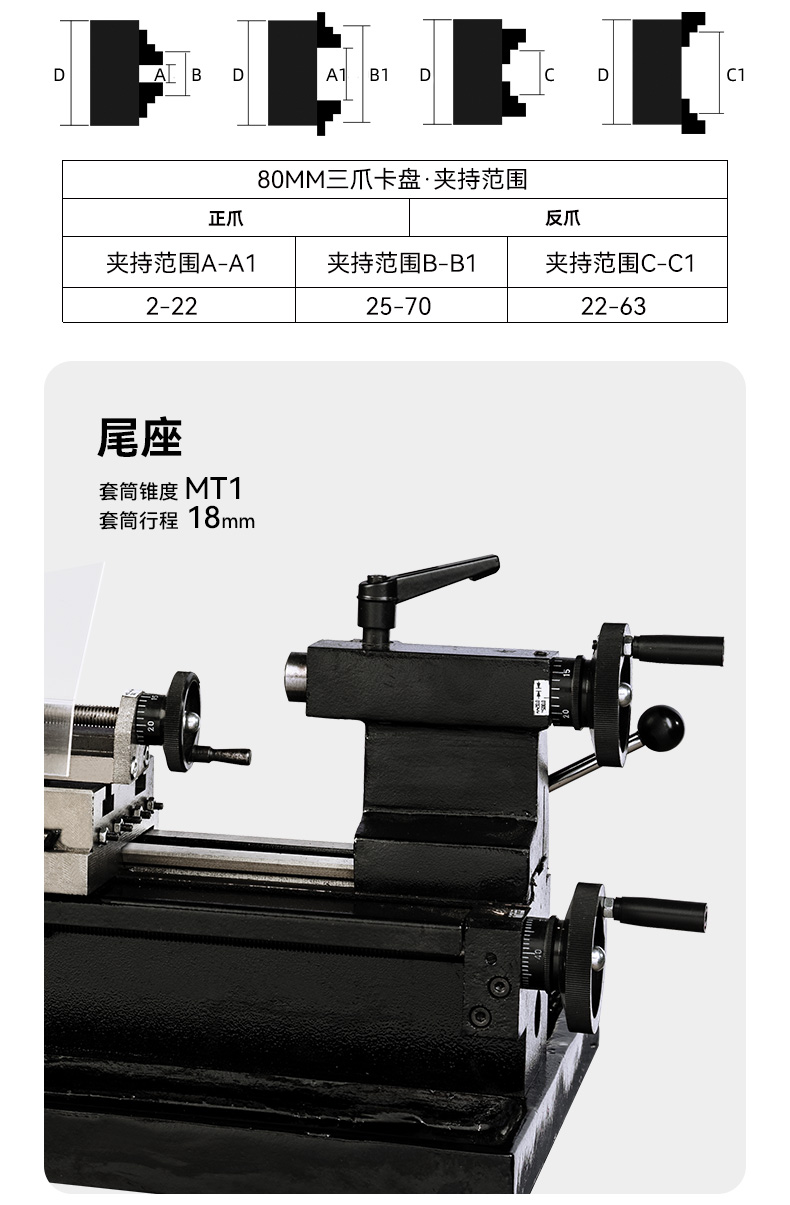

床身上工件回转直径 | 125mm | 工件长度 | 180mm | 刀架上工件回转直径 | 60mm | 主轴通孔直径 | 9mm | 主轴锥孔 | MT.1 | 加工公制螺纹种数 | 8 | 加工公制螺纹螺距范围 | 0.4~1.5mm | 加工英制螺纹种数 | 8 | 加工英制螺纹螺距范围 | 0.0028~0.0055 1/n″ | 纵向进给量级数 | 2 | 主轴每转刀架的纵向进给量 | 0.07~0.14mm | 尾座套筒行程 | 18mm | 尾座套筒锥孔 | MT.1 | 主轴转速范围及级数 | 560~2500 r/min 5级 |
铣削

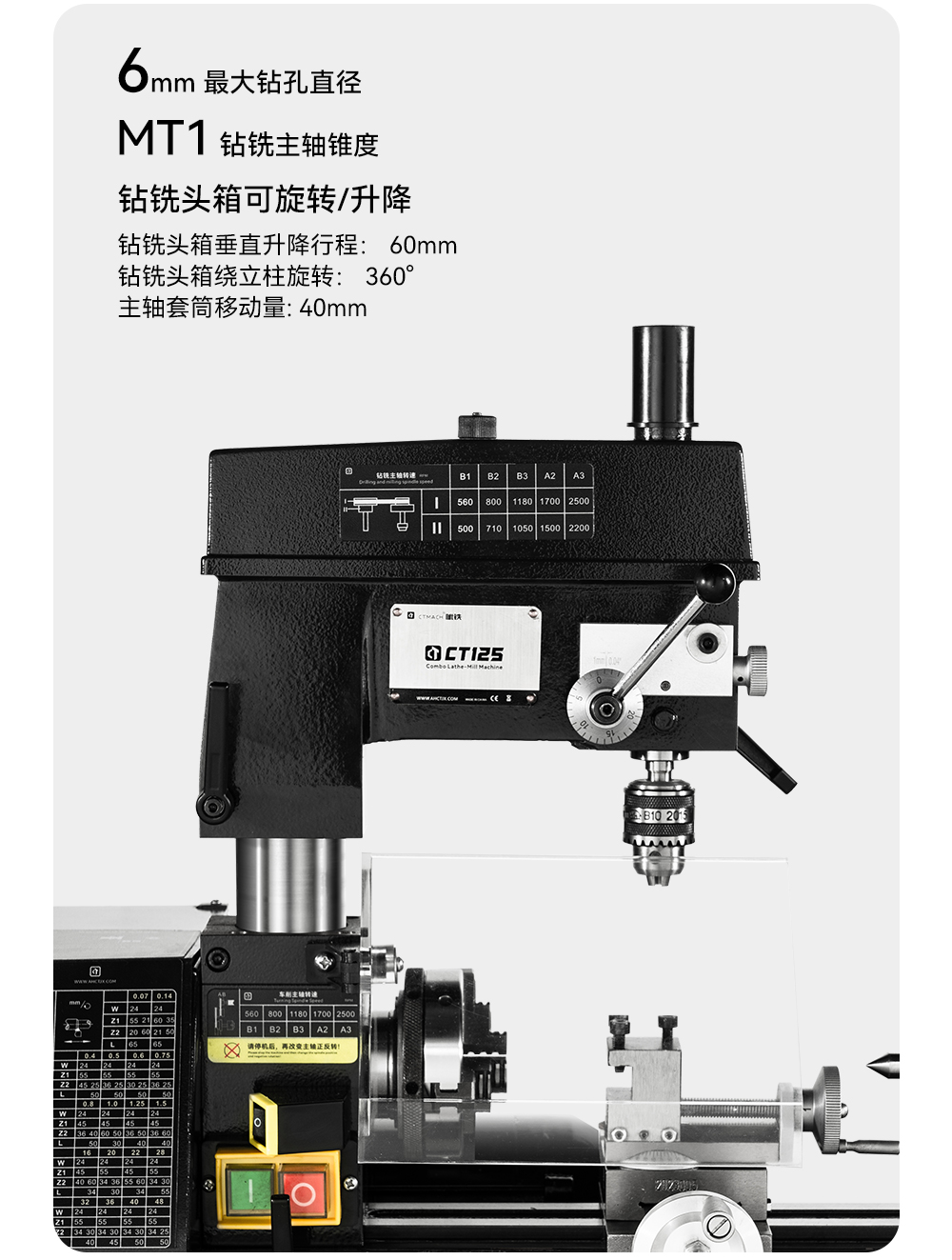

钻孔直径 | 6mm | 主轴端面至工作台面距离 | 120~180mm | 主轴中心线至立柱表面距离 | 125mm | 钻铣头箱绕立柱回转角度 | 360° | 主轴转速范围及级数 | 500~2500r/min 10级 | 钻铣头箱垂直升降行程 | 60mm |
铣削 工作面宽度 | 60mm | 工作台面长度 | 85mm | 工作台T型槽宽度 | 8mm | 主轴套筒移动量 | 40mm |

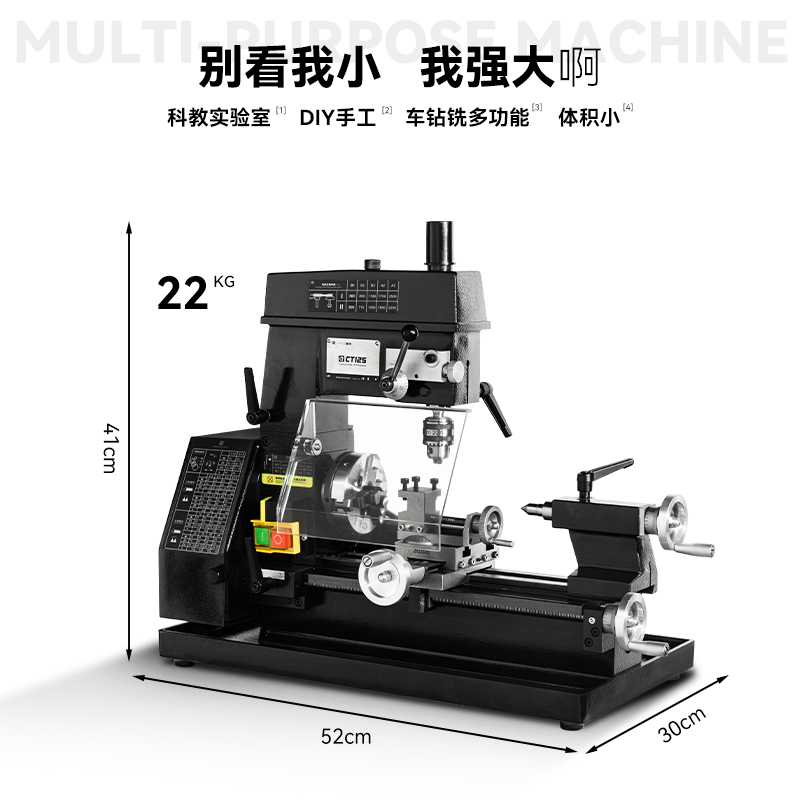

其它 电机 | 120w | 机床净重(不含机座) | 22Kg | 外形尺寸(长×宽×高) | 52×30×41cm |
|
