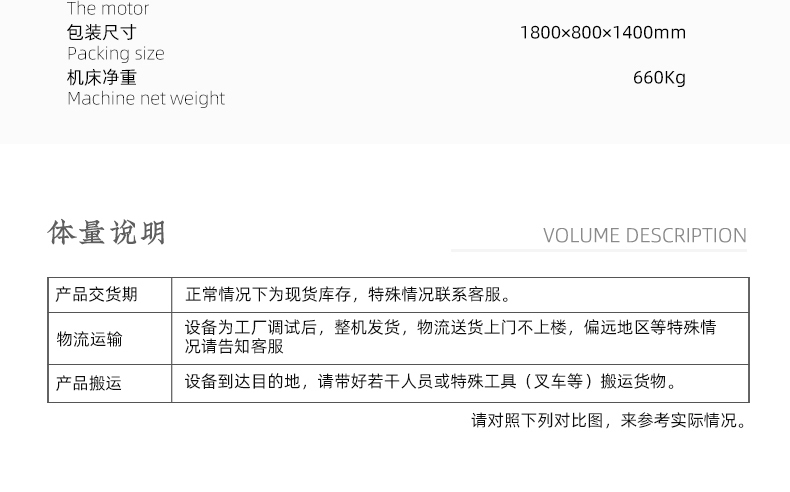

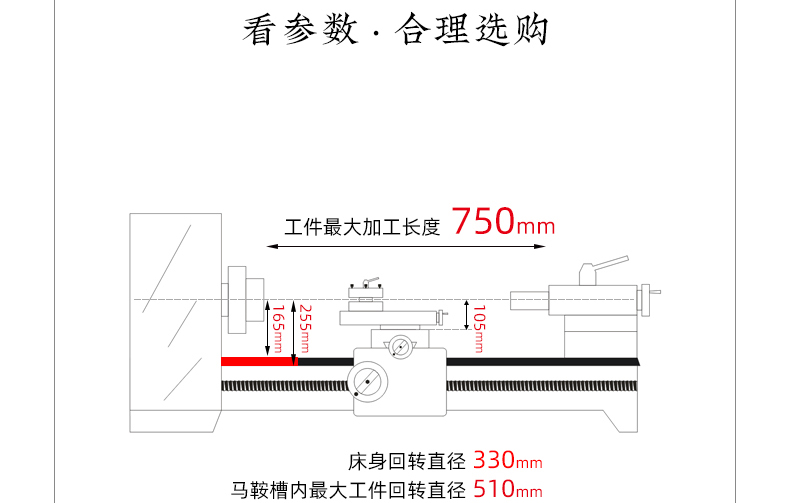

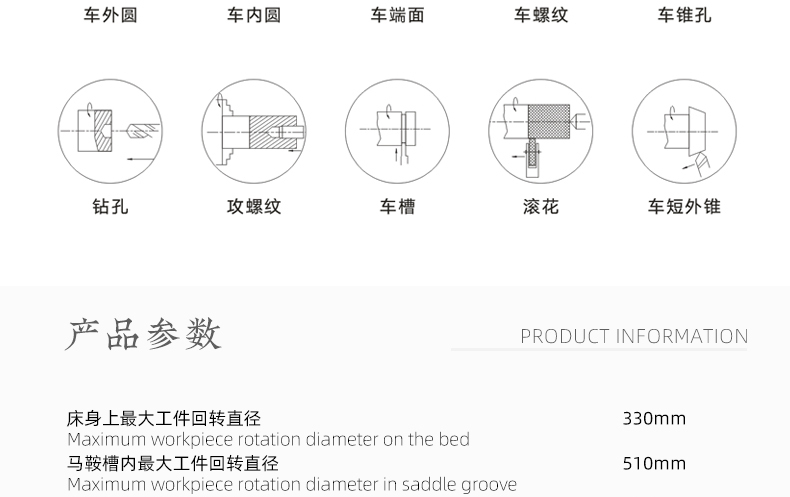

床身上工件回转直径 | 330mm | 马鞍槽内工件回转直径 | 510mm | 刀架上工件回转直径 | 210mm | 工件长度 | 750mm | 导轨宽度 | 210mm | 主轴通孔直径 | 38mm | 主轴锥孔 | MT5 | 主轴转速级数 | 9 | 主轴转数范围 | 65~1600 r/min | 刀架横向行程 | 200mm | 小刀架纵向行程 | 120mm | 车刀高度 | 20mm | 加工公制螺纹种数 | 17 | 加工公制螺纹螺距范围 | 0.45~4mm | 加工英制螺纹种数 | 24 | 加工英制螺纹螺距范围 | 4 1/2~64 1/n” | 加工模数螺纹种数 | 17 | 加工模数螺纹螺距范围 | 0.45~4π mm | 加工径节制螺纹种数 | 20 | 加工径节制螺纹螺距范围 | 15~192 π/n” | 主轴每转刀架纵向进给量 | 0.06~1.60mm | 主轴每转刀架的横向进给 | 0.015~0.4mm | 尾座套筒的移动量 | 100mm | 尾座套筒锥孔 | MT3 | 电机 | 2KW,220v(380V) | 包装尺寸 | 1800×800×1400mm | 机床净重 | 660Kg |
|
