车削

床身上工件回转直径

300mm

工件长度

500mm

刀架上工件回转直径

140mm

主轴通孔直径

26mm

主轴锥孔

No.4

刀架横向行程

200mm

小刀架纵向行程

80mm

加工公制螺纹种数

14

加工英制螺纹种数

20

加工公制螺纹螺距范围

0.5～3mm

加工英制螺纹螺距范围

11～40 1/n”

纵向进给量级数

2

横向进给量级数

手动

主轴每转刀架的纵向进给量

0.05～0.5mm

主轴每转刀架的横向进给量

0.05～0.5mm

尾座套筒的移动量

50mm

尾座套筒锥孔

No.3

主轴转速级数

6

主轴转数范围

160～1600r/min

电机功率

750W/220V/50Hz

钻削

钻孔直径

20mm

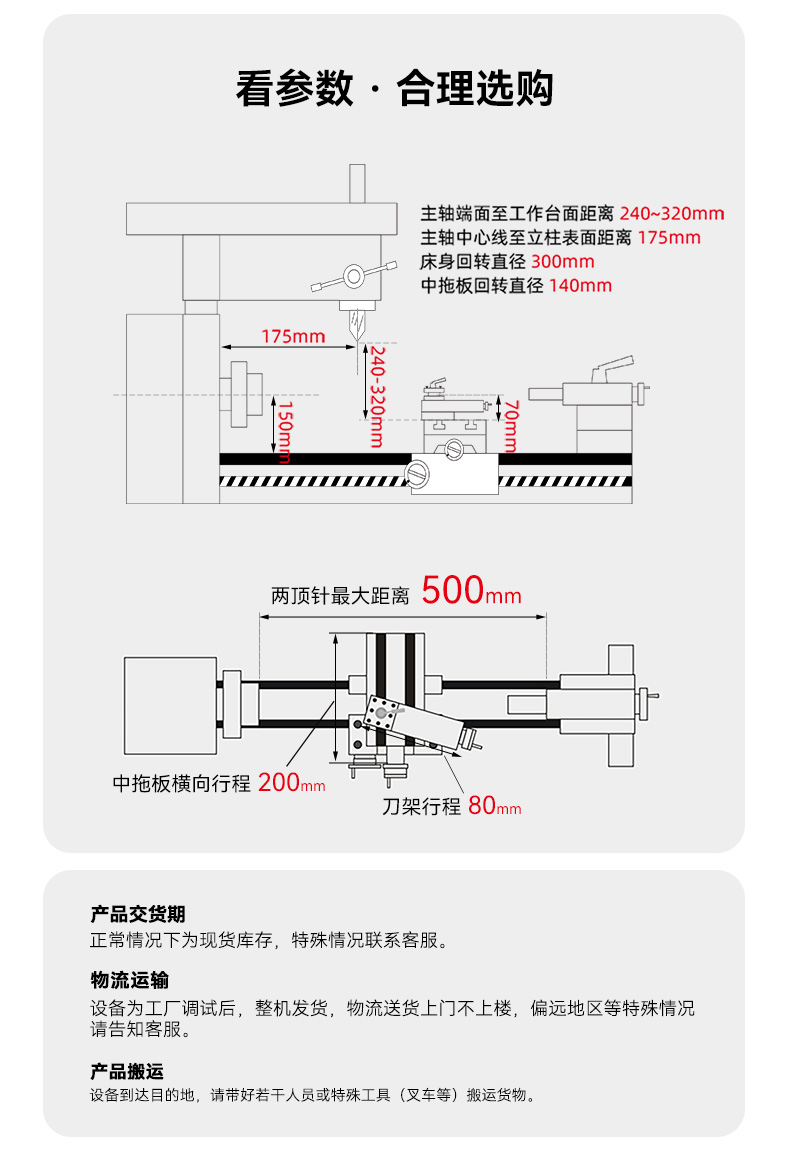

主轴端面至工作台面距离

240～320mm

主轴中心线至立柱表面距离

175mm

钻铣头箱绕立柱回转角度

360°

主轴转速级数

12

主轴转速范围

125～1600r/min

钻铣头箱垂直升降行程

80mm

钻铣主轴锥孔

MT3

铣削

工作面宽度

150mm

工作台面长度

420mm

工作台T型槽宽度

12mm

主轴套筒移动量

80mm

工作台横向行程

200mm
